SW-TC系列热电偶采集器
产品简介
SW-TC系列热电偶采集器是一种用于采集温度数据的设备，通过外接指定型号热电偶，直接转换成温度，以进行温度采集、记录、趋势分析。

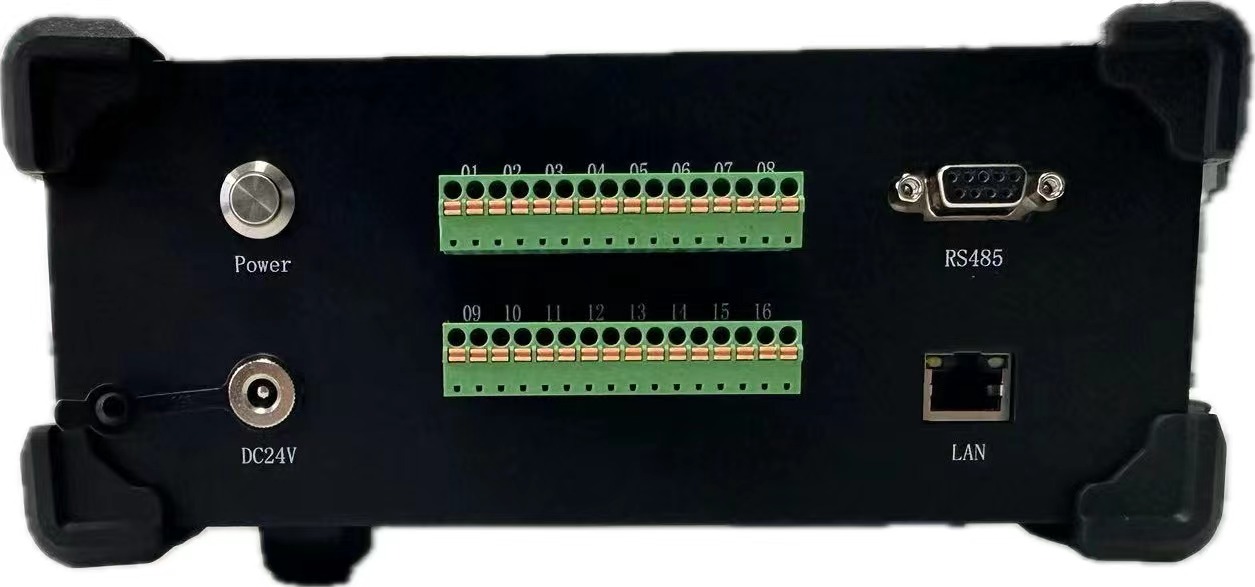

SW-TC系列热电偶采集器有便携式、桌面式、单元式三款，便携式采用内置10Ah锂电池供电，正常运行可持续工作12小时，设置参数掉电存储。三款均配置LAN、RS485控制接口，采用标准Modbus通讯协议，并配套上位机控制软件。
详情
1.应用领域
1）应用对象: 热力学实验、化学反应过程、超低温或超高温环境温度监测等。
2）应用场景: 工业生产、实验室研究、环境监测、汽车等。
3）应用行业: 材料、汽车、医疗、工业生产、环境监测、电气、航空航天等。
2.性能特点
1）直接连接热电偶，可多通道混连，以应对不同场景。
2）外置自动冷端补偿，输出类型支持选配。
3）卓越的环境适应能力，超低温漂。
4）程控软件支持任意满足国标要求的热电偶。
5）程控软件支持温度连续曲线采集和导出到Excel报表。
3.规格参数
序号
项目
参数
1
通道数
8～32通道
2
输入
信号类型
J/K/E/R/S/N/T/B
精度
0.2%*FS
隔离
通道之间互相隔离
3
输出类型
继电器
无、继电器(220VAC/3A)
4
电流变送
0/4～10/20mA（≤250Ω）
5
电压变送
0/1～5/10V（≥200kΩ）
6
输出精度
0.2%*FS
7
响应时间
≤100ms
8
供电电源
24VDC/6W
9
绝缘电阻
>100MQ(DC500V) (输入/输出/电源之间)
10
绝缘强度
DC1000V/1分钟
11
过载保护
20% 1min
12
运输与贮存
-10℃～40℃，10%RH～90%RH ，无凝露
13
工作环境
10℃～35℃，30%RH～80%RH，无凝露
|
序号 |
项目 |
参数 |
|
|
1 |
通道数 |
8～32通道 |
|
|
2 |
输入 |
信号类型 |
J/K/E/R/S/N/T/B |
|
精度 |
0.2%*FS |
||
|
隔离 |
通道之间互相隔离 |
||
|
3 |
输出类型 |
继电器 |
无、继电器(220VAC/3A) |
|
4 |
电流变送 |
0/4～10/20mA（≤250Ω） |
|
|
5 |
电压变送 |
0/1～5/10V（≥200kΩ） |
|
|
6 |
输出精度 |
|
0.2%*FS |
|
7 |
响应时间 |
≤100ms |
|
|
8 |
供电电源 |
24VDC/6W |
|
|
9 |
绝缘电阻 |
>100MQ(DC500V) (输入/输出/电源之间) |
|
|
10 |
绝缘强度 |
DC1000V/1分钟 |
|
|
11 |
过载保护 |
20% 1min |
|
|
12 |
运输与贮存 |
-10℃～40℃，10%RH～90%RH ，无凝露 |
|
|
13 |
工作环境 |
10℃～35℃，30%RH～80%RH，无凝露 |
|
4.结构形式
序号
项目
便携式
桌面式
单元式
1

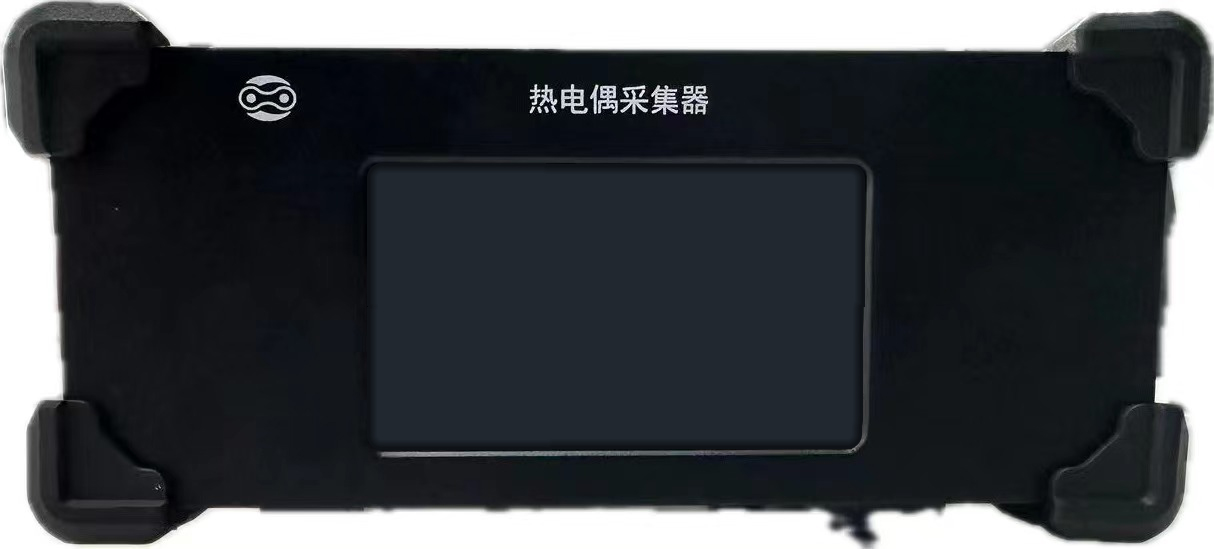

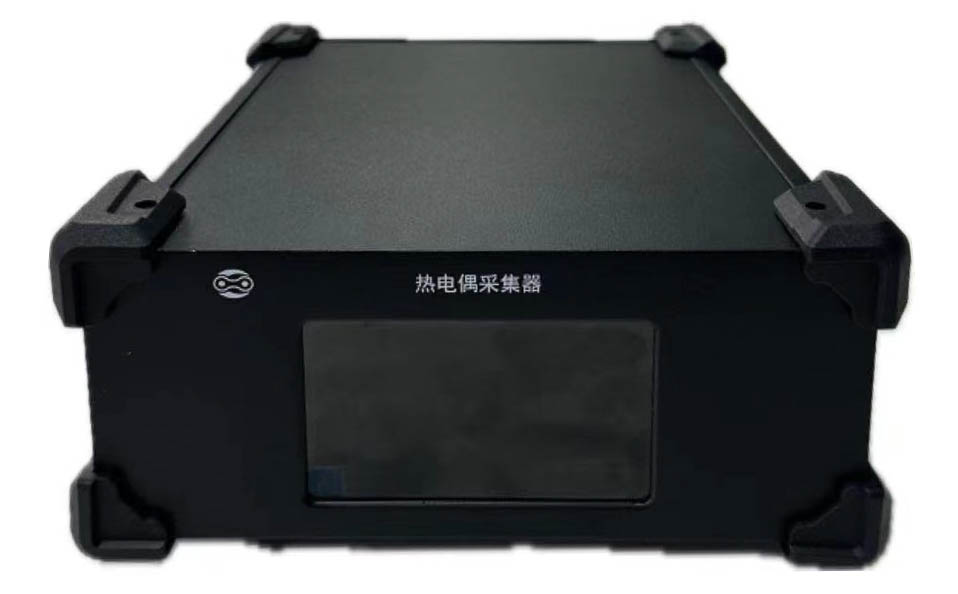

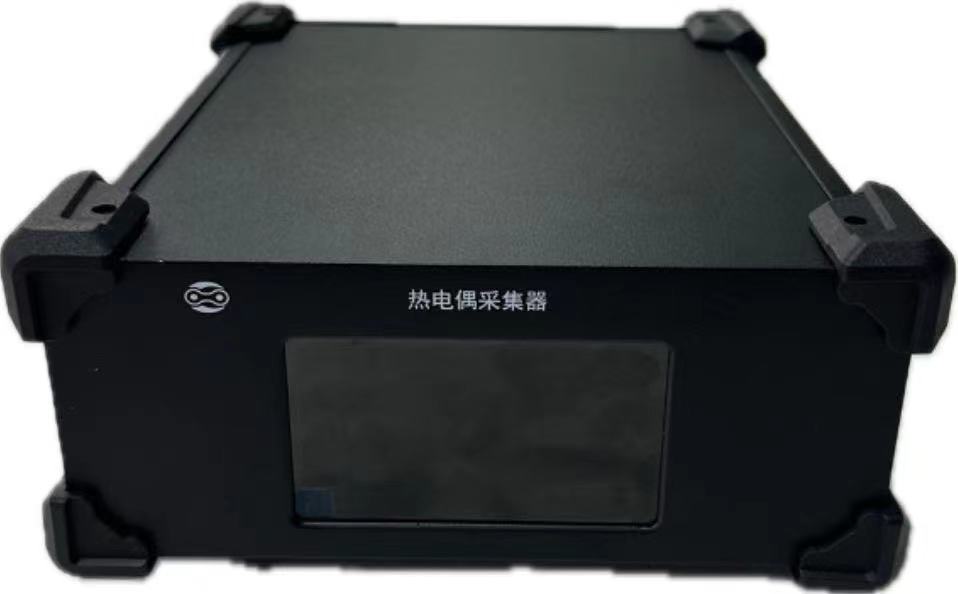

外观
2
尺寸(W*D*H)
304*223*94mm
304*223*74mm
485*450*44.5mm
3
重量
3.2kg
2.0kg
2.5kg
4
特点
配置24V/10Ah锂电池

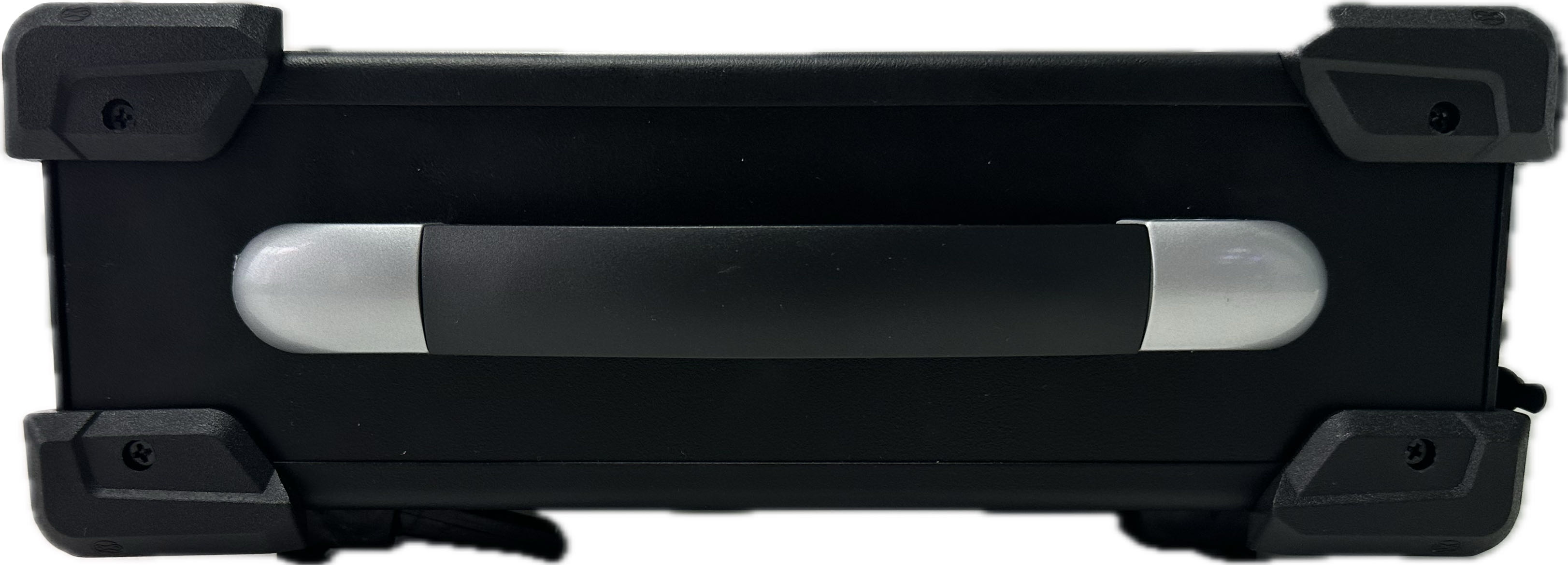

便携提手
19”标准1U，带安装配件
5
应用场景
巡检、在线试验
实验室、检测信号源
自动化测试装机
|
序号 |
项目 |
便携式 |
桌面式 |
单元式 |
|
1 |
外观 |
|
|
|
|
2 |
尺寸(W*D*H) |
304*223*94mm |
304*223*74mm |
485*450*44.5mm |
|
3 |
重量 |
3.2kg |
2.0kg |
2.5kg |
|
4 |
特点 |
配置24V/10Ah锂电池 |
便携提手 |
19”标准1U，带安装配件 |
|
5 |
应用场景 |
巡检、在线试验 |
实验室、检测信号源 |
自动化测试装机 |
5.产品选型
SW-
TC
xx
yy
-D
/zz
品牌标识
热电阻采集器
J, K, E, R, S, N, T,B, C ,xx:
定制
精度
20: 0.2%
10: 0.1%
05:0.05%
02:0.02%
P: 便携式
D: 桌面式
U: 单元式
zz: 通道数
支持: 4～32通道
|
SW- |
TC |
xx |
yy |
-D |
/zz |
|
品牌标识 |
热电阻采集器 |
J, K, E, R, S, N, T,B, C ,xx:
定制 |
精度 20: 0.2% 10: 0.1% 05:0.05% 02:0.02% |
P: 便携式 D: 桌面式 U: 单元式 |
zz: 通道数 支持: 4～32通道 |
备注: 便携式和桌面式仅支持16通道。
