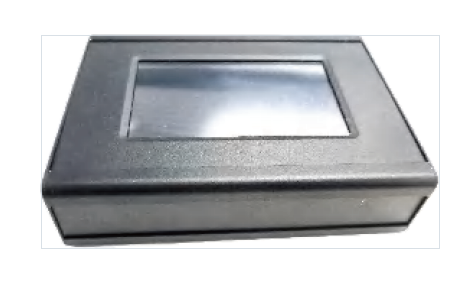

SW-U系列短路测试仪
产品简介
SW-U系列短路测试仪用于交流短路试验或直流短路试验。交流短路采用移相控制电路，可设置短路相位及短路时间，选配大功率晶闸管模块，专用于相控交流大电流短路试验。直流短路采用脉宽可调电路，可设置短路时间和频率技术，选配大功率IGBT模块，专用于直流大电流短路试验。
性能特点
交流相控可视化调整，可任意设置短路相位。
直流可调频率占空比及脉冲数。
详情
1.规格参数
|
序号 |
项目 |
SW-UA型 |
SW-UD型 |
|
1 |
信号接入 |
单相L、N |
+、- |
|
2 |
交流相位调整范围 |
0～360° |
\ |
|
3 |
额定电压 |
100-1600V |
100-1600V |
|
4 |
短路电流 |
500-3000A |
500-3000A |
|
5 |
短路时间 |
1-1000ms（过零关断） |
1-1000ms |
|
6 |
人机接口 |
条件旋钮、按键、急停按键 |
|
|
7 |
运输与贮存 |
-10℃～40℃，10%RH～90%RH ，无凝露 |
|
|
8 |
工作环境 |
10℃～35℃，30%RH～80%RH，无凝露 |
|
|
9 |
供电电源 |
220VAC/50Hz/1A供电 |
|
2.结构形式
|
序号 |
项目 |
短路测试仪 |
|
1 |
尺寸(W*D*H) |
|
|
2 |
重量 |
10kg |
|
3 |
特点 |
便携手提箱，内附配套线缆及工具 |
|
4 |
应用场景 |
巡检/维护及出/入厂测试 |
3.产品选型
|
SW- |
U |
X |
3000 |
-P |
|
品牌标识 |
短路测试仪 |
A：AC交流 D：DC直流 |
3000：3000A |
便携型 |
